La ventilación ayuda a mantener las propiedades del aire dentro de un edificio dentro de ciertos parámetros, asegurando mejor el confort, la seguridad y la salud de las personas que utilizan el espacio. Desde el punto de vista funcional, la ventilación puede tener diferentes propósitos:
-         Intercambio de aire: renovar el aire mediante la entrada constante de aire nuevo.
-         Mantener una temperatura óptima enfriando o calentando el aire.
-         Extracción de humo.

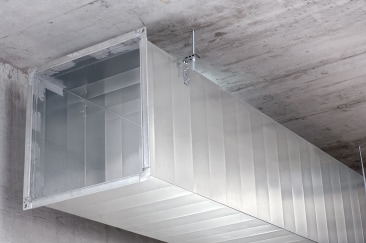

El aire se transporta a través de ductos con secciones rectangulares o circulares, tradicionalmente fabricados con láminas delgadas de acero o (más recientemente) con materiales como poliuretano expandido de alta densidad.
La selección de los soportes modulares para los ductos normalmente se realiza en la obra durante la fase de construcción, en función de la geometría y el peso del ducto. Sin embargo, existen algunos aspectos que requieren atención desde la fase de planificación y diseño MEP. Estos son:

1.    Estética: en edificios como centros comerciales y oficinas, donde los servicios MEP quedan expuestos y cumplen también una función estética, los soportes deben ser lo menos visibles posible. Elegir la solución adecuada en la fase de diseño MEP asegura que no se requieran cambios en la geometría de los ductos durante la obra.
2.    Resistencia al fuego: distintos países cuentan con regulaciones que exigen un diseño especial en términos de resistencia al fuego. Para cumplir con estos estándares, los ductos y soportes deben permanecer funcionales por un tiempo determinado (30, 60, 90, 120 minutos) en caso de incendio.
El diseño con resistencia al fuego busca evitar el colapso de los ductos y soportes en zonas críticas del edificio con alta concentración de personas (por ejemplo, rutas de evacuación y pasillos). También busca garantizar que el sistema de ductos conserve su integridad y funcionalidad para permitir la extracción de humo del edificio. Existe un EAD específico que establece cómo debe realizarse el diseño contra fuego de soportes y anclajes.
3.    Reducción de ruido: en edificios como hospitales, hoteles y salas de conciertos, existen requisitos específicos que limitan la cantidad de ruido que pueden generar los equipos y servicios MEP. Esto se expresa como un número máximo de decibeles [dBA]. El confort de los usuarios puede verse afectado cuando el ruido y las pequeñas vibraciones generadas por el aire circulando en los ductos se transmiten a la estructura y reverberan en el edificio. Una de las causas de este problema es la falta de elementos especiales de reducción de ruido en los soportes de los ductos.
4.    Soportes multidisciplinarios (multi-trade): en áreas del edificio donde el espacio para MEP es limitado, como pasillos en hospitales, hoteles y edificios públicos, los soportes deben permitir la instalación conjunta de tuberías, bandejas portacables y ductos de aire en lo que se denomina soporte multidisciplinario. Definir y calcular los soportes considerando tuberías, cables y ductos ayuda a optimizar el espacio y asegura que todo pueda montarse correctamente en la obra.

Soluciones para soportes de ductos de aire y sus ventajas:


1.    Anillos para tubería: utilizados en ductos de aire circulares cuando se requiere estabilidad frente a movimientos laterales. Pueden emplearse en diámetros que van de 80 mm a 1250 mm.
a.    Ventajas: mayor estabilidad frente al movimiento lateral, reducción de ruido y facilidad de instalación.

2.    Sistema de cables: puede utilizarse tanto en ductos circulares como rectangulares, o combinarse con ángulos en “L” o canales. Es más fácil de ajustar, puede emplearse cuando la distancia al techo es considerablemente alta y aporta mayor productividad en la obra. No es necesario preocuparse por tener diferentes tamaños de anillos para tubería, ya que un solo cable puede cubrir múltiples diámetros.
a.    Ventajas: estética, capacidad de ajuste, instalación más rápida, ligereza, costo eficiente y mayor productividad.



3.    Ángulos en forma de “L”: pueden utilizarse tanto en ductos circulares como rectangulares cuando las consideraciones estéticas son importantes, cuando los ductos están muy cerca del techo o cuando se requiere estabilidad frente a movimientos laterales. Los ángulos en “L” se fijan a los ductos con tornillos autoperforantes, lo que ayuda a garantizar rigidez y hermeticidad. Una incrustación de goma permite lograr reducción de ruido.
a.    Ventajas: mayor estabilidad frente al movimiento lateral, estética, reducción de ruido y capacidad de ajuste.

4.    Trapecio: puede utilizarse para ductos rectangulares, tanto en soportes simples como en soportes multidisciplinarios (multi‑trade). Para soportes trapezoidales simples, la selección puede realizarse con el Hilti Channel Calculator. En el caso de soportes más complejos, cuando se requiere un diseño personalizado debido a cargas elevadas, fuerzas sísmicas o requisitos de resistencia al fuego, nuestros ingenieros Hilti pueden apoyarte con el cálculo. El diseño de soportes se vuelve más sencillo y los modelos CAD pueden implementarse directamente en tus planos CAD.
a.    Ventajas: resistencia al fuego, reducción de ruido, capacidad de ajuste y diseño optimizado.


Para más detalles, por favor contacta al Centro de Competencias de Ingeniería de Hilti al correo electrónico: servicio.tecnico@hilti.com
