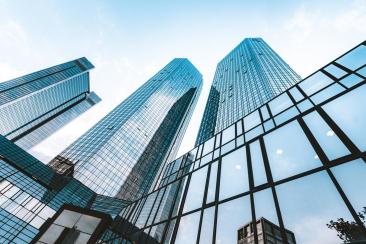

Las fachadas tipo muro cortina en arquitectura suelen ser el aspecto más importante desde el punto de vista del diseño, ya que marcan la pauta para el resto del edificio. Estos muros exteriores no portantes son una forma atractiva de encerrar edificios al tiempo que proporcionan soluciones energéticamente eficientes y resistentes a la intemperie. Un sistema de muro cortina “cuelga” de la estructura principal del edificio como una cortina. Los montantes verticales y los travesaños horizontales forman parte de un sistema de batidores comúnmente utilizado en este tipo de fachadas. Estos son los componentes verticales y horizontales que forman la retícula estructural para soportar paneles de vidrio u otros materiales. Este artículo proporciona una descripción general de las fachadas de muro cortina y comenzará con los principales estilos de fachada.

Fachadas muro cortina

Existen varios tipos de fachadas muro cortina, clasificadas según su diseño, materiales, sistema estructural y método de instalación. Entre los más comunes están:

·      Muro cortina con marco de aluminio: Un sistema ampliamente utilizado en el que marcos de aluminio sostienen los paneles de vidrio. Los montantes sirven como soportes verticales, mientras que los travesaños son horizontales, formando colectivamente el marco.
·      Muro cortina de paneles metálicos: En lugar de vidrio, estas fachadas utilizan paneles metálicos de diferentes formas, tamaños y acabados. Los paneles se prefabrican fuera del sitio, lo que permite un ensamblaje más rápido, y se aseguran en su lugar mediante montantes y travesaños.

Los muros cortina de aluminio permiten diseños elegantes y modernos y se usan comúnmente para edificios comerciales, especialmente para construcciones de gran altura. Sin embargo, su instalación puede ser un proceso complicado que requiere una planificación cuidadosa.


Sistemas muro cortina

Antes de que comience la construcción, la planificación y el diseño detallados son esenciales. Se consideran los requisitos arquitectónicos, estructurales y de rendimiento específicos de las fachadas con marco de aluminio. Los sistemas muro cortina pueden variar significativamente en su proceso de instalación. Las diferencias clave dependen de dónde se fabrica el sistema (en el sitio o fuera del sitio) y cómo se ensamblan y fijan los componentes a la estructura del edificio. Los principales sistemas son:

·      Muro cortina con sistema de barras: Se conecta en obra componente por componente (montantes, travesaños y paneles de vidrio) instalados de manera individual.
·      Sistema de muro cortina unificado: grandes módulos se prefabrican en taller, incluyendo bastidor y vidrio, y posteriormente se transportan a obra para una instalación más rápida.

Cada sistema tiene ventajas y desventajas:
·      El tipo barras es ideal para edificios pequeños o de geometría compleja, pero requiere mano de obra especializada en obra, mayor coordinación y tiempos de montaje más largos.
·     El sistema unificado es más rápido y preciso en edificios de gran altura, ya que llega preensamblado desde fábrica. El inconveniente es la necesidad de mayor planeación previa y costos más altos por la prefabricación y el transporte.


Tipos de vidrio en sistemas muro cortina

Los paneles Vision Glass y Spandrel son dos tipos diferentes de vidrio utilizados en sistemas de muros cortina y sirven para diferentes propósitos funcionales y estéticos. El vidrio de visión es transparente (vision glass), a menudo se usa para ventanas, y permite que la luz natural penetre mientras ofrece a los ocupantes una vista del exterior.
Los paneles de antepecho (spandrel) se utilizan en las áreas de un muro cortina que no requieren visibilidad. Por lo general, estas son las secciones opacas entre los pisos o las partes de la fachada que cubren los elementos estructurales, los sistemas mecánicos o el aislamiento dentro del edificio que no están destinados a ser vistos. Esta área también es donde los muros cortina dejan espacios entre las losas del piso y la pared exterior, creando vías potenciales para que el fuego y el humo se propaguen.

Sistemas pasivos de protección contra incendios en muro cortina con marco de aluminio

En edificios de varios pisos, la propagación vertical del fuego puede ser particularmente peligrosa, lo que provoca daños significativos a la propiedad y la poniendo en riesgo vidas. La propagación del fuego se puede restringir dividiendo un edificio en compartimentos, lo que aumenta la disponibilidad de rutas de evacuación para los ocupantes. Abordar correctamente el sellado de la junta perimetral es esencial para evitar el paso del fuego de un piso a otro. Esta compartimentación de piso a piso se logra mediante la instalación de un sistema de barrera cortafuego perimetral. Hay varios elementos que constituyen el sistema de barrera contra incendios perimetral, y no se limita solo a selladores o recubrimientos ignífugos.






Si está interesado en obtener más información sobre las consideraciones contra incendios y la protección de la fachada del muro cortina, puede encontrar más información aquí.

Hilti está listo para satisfacer las necesidades de su proyecto de diseño de fachadas muro cortina.

Los ingenieros de Hilti pueden ayudarle con:
- Revisiones de fachadas durante el diseño para las opciones de fijación de muros cortina y cortafuegos
- Selección del sistema cortafuegos
- Documentación de instalación y capacitación en el sitio
